传统螺旋叶片的制作方法,以及螺旋叶片的钣金展开
来源:郑州晟益源实业 人气: 发表时间:2019/11/4 17:10:24

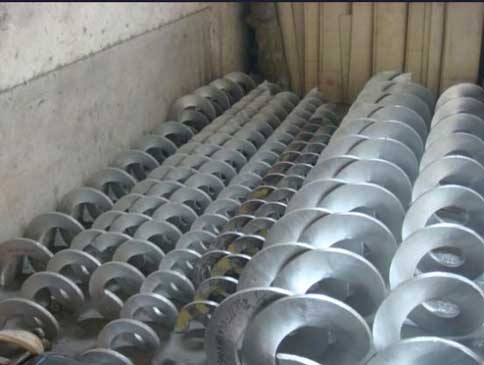

绞龙叶片又称为螺旋叶片,是螺旋输送机的主要配件。绞龙叶片由来已久,加工的方法也有多种,那么传统的制作方法是怎样的呢?而在许多机械行业,螺旋叶片已经广泛被使用。下面小编给大家介绍关于传统螺旋叶片的制作方法,以及螺旋叶片的钣金展开的知识。


一、传统螺旋叶片的制作方法


1、模具压制。也属于铸造的一种,将要制作的螺旋叶片,做一个模型,然后选好材料进行浇筑,最后得到绞龙成品。这种方法制作成本好,且只适合于大批量的制作,因此,这种方法应用不是很普遍。


2、液压拉伸法。将计算好的尺寸,用钢板下料,得到一个圆环,然后在圆环上切割出一道缝,用事先做好的夹具加紧圆环的两个边,启动液压缸,使圆环的两边上下分离。


拉到一定程度,用尺寸测量绞龙叶片的螺距,测量的螺距要大于实际的螺距,因为,液压缸松开之后,钢板会有一定的收缩。得到正确的螺距后,就得出所需的绞龙叶片。


这种方法使用较广泛,无需模具,加工速度较快,如今还广泛的使用着。缺点在于,拉出的螺旋形状不太规则,螺旋尺寸误差较大。


3、挤压法。这种方法类似于模具压制,属于改进型的压制法,做绞龙之前,需要做一套尺寸和成品一样的模具。模具分为两个,形状和尺寸一样,分别安置于压力机的上下部,


然后将下好料的圆环放置于模具上,启动压力机,使上下模具压在一起,钢板随之变形,形成螺旋状。


二、螺旋叶片的钣金展开


1、三维设计在钣金行业有很广泛的应用,其中许多工程师使用钣金展开功能提取钣金的下料图。如若没有三维软件的辅助,钣金工程师需要量具进行描点提取下料轮廓,效率低下。


因此三维软件非常有效的提高了钣金工程师的工作效率。


2、使用放样折弯的方法来做单螺距柱形叶片的钣金零件,先要将内外的螺纹的螺旋线画好。


3、假设外径是50,径是30,螺距是50。首先,使用螺旋线的命令将内外轮廓做出来,这里要注意内外螺旋线的起始角度要保持一致,而螺旋线的草图圆的基准面是根据实际产品的形状而定,


一般情况下内外螺旋线的草图圆是在同一个基准面上的。


4、 接着,我们使用3D草图,转换实体引用螺旋线的内外轮廓,这里要注意的是:内外轮廓要画在不同的3D草图上,否则不能形成放样折弯。


5、最后,使用钣金放样折弯的命令生成不同厚度的单螺距钣金螺旋形叶片。由于是弧形零件,放样折弯只能成形,不能选择折弯线的数量,但是对需要确定形状的钣金工程师来说,


这已经给工作带来很大的效率了。接下来将已经完成的单螺距螺旋叶片展开。通过展开图,工程师可以从工程图中生成DWG文件,直接进行下料工序,经实际生产测试,下料误差在0.1mm以内。


6、现在有个问题产生了:单螺距的螺旋叶片可以展开,是否所有的螺旋叶片都可以展开呢?接着我们试试2个螺距的叶片。我们按照上述方法,将两个螺距的螺旋叶片完成建模。


并且用钣金展开的命令将模型展开,这时,我们看看是否可以和预期的一样完成展开。很明显,已经报错了,模型没法展开。为什么2个螺旋的叶片没法展开?现在我们来对比一下单螺距的展开图。


注意展开图的形状,两头之间是有间隙。这时我们将螺距改为1.05,再看看展开图。我们看间隙明显变小,所以当间隙继续减小到开始干涉的时候,螺旋叶片则无法展开。

上述内容是小编整理的关于传统螺旋叶片的制作方法,以及螺旋叶片的钣金展开的知识的介绍,希望可以帮助到大家。感兴趣的朋友,欢迎收藏关注本站。
