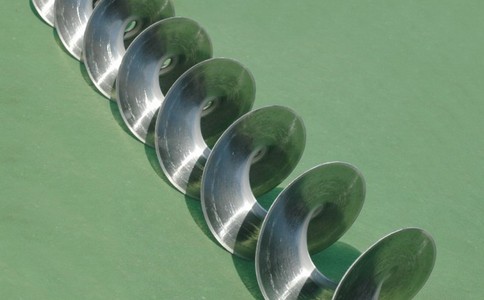

不锈钢螺旋叶片的实际应用制作过程
来源:郑州晟益源实业 人气: 发表时间:2018/8/24 11:14:18

  不锈钢螺旋叶片是机械工程上经常遇到的一种较难放样的板金构件,对螺旋叶片的计算方法及公式在很多资料中已有介绍,其制作方法简单。但是,工作量大,成本高,下面介绍螺旋叶片制作方法,拉伸制作方法和卷制方法。实际应用制作方法。一般常用方法--模具压型 。


  对于一般叶片可用按展开图尺寸下料制作后,再热处理,后用模具压成型,因为模具制作成本较高,只是用于批量生产,不适用于单件和少量加工生产。很多厂家在使用此法,这里不再叙述。制作方法--拉伸制作方法 。

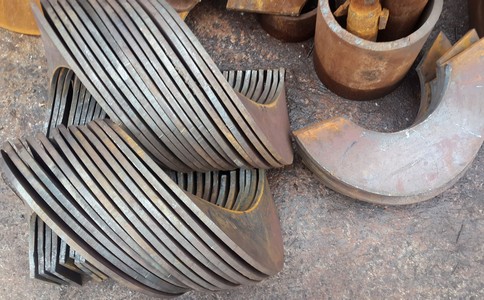

  由于不需割切角口α,节省材料,每片增加切角口α部分面积,且焊缝不在一条直线上,避免了应力集中,改善受力环境,此法不需热加工处理,节省成本,适用于单件加工制作,螺旋叶片现场使用中完全满足使用要求。


  制作方法--卷制方法。传动原理:由一台电动机驱动,经减速机减速后由皮带联接分成两路,各自接入蜗杆蜗轮减速器,经蜗杆蜗轮减速并换向后,再接入垂直面内与垂直线成一定角度的锥行模上。

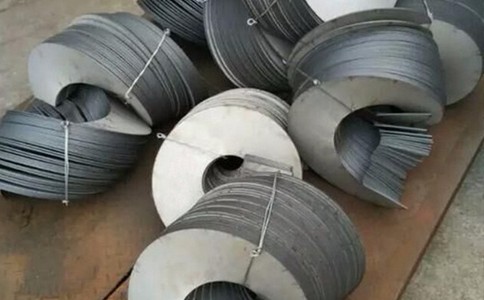

  卷制方法:设计专用机床,由空间成一定角度的一对锥形模转动带动平板料运动,平板料经挤压产生塑性变形,其一边经挤压产生塑性变形长度缩短了,即以后成为叶片的内孔尺寸部分,其另一边经挤压产生塑性变形长度伸长了。


  即以后成为叶片的外圆尺寸部分,经挤压产生塑性变形后的材料再经由挡板轮系统顺轮流出,产生螺旋变形,顺螺旋轴模具卷制成螺旋叶片形式,挡板轮系统调整可控制螺旋叶片的螺距,螺旋轴模具与螺旋轴尺寸相同。


  不锈钢螺旋叶片卷制方法,主要适用于小型螺旋叶片,此法已在多种螺旋叶片上广泛应用,制作的螺旋叶片现场使用情况良好,且完全满足使用要求,为厂家节省大量资金,卷制方法生产率高,可实现连续生产,适应于批量生产,成本较低;现予以介绍,供其它厂家参考使用。
