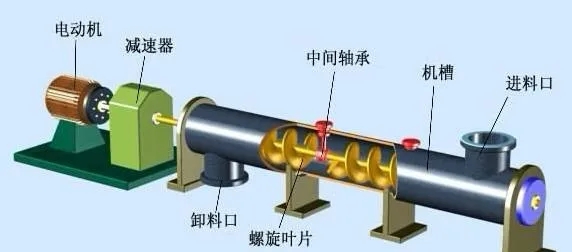

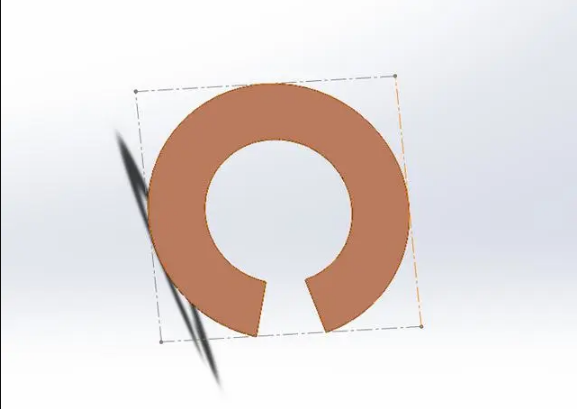

螺旋叶片是圆柱形螺旋输送机的主要部件，它与螺纹一样有单、双线，左、右旋之分。单线螺旋螺距等于导程，双线螺旋螺距等于1/2导程，螺旋叶片通常按一个螺螺旋叶片是圆柱形螺旋输送机的主要部件，与螺纹一样有单、双线、左、右旋。单线螺距等于导向，双线螺距等于1/2导向。螺旋叶片通常根据一个螺距或稍大于一个导向的螺旋表面进行下料。弯曲成型后，在机轴上拼接成连续的螺旋表面。
三角形法是将螺旋表面分成几个三角形表面，并将每个三角形表面近似地视为平面，以求形状。然后将这些三角形的形状依次拼接在一起，即螺旋表面的展开图。具体做法如下:

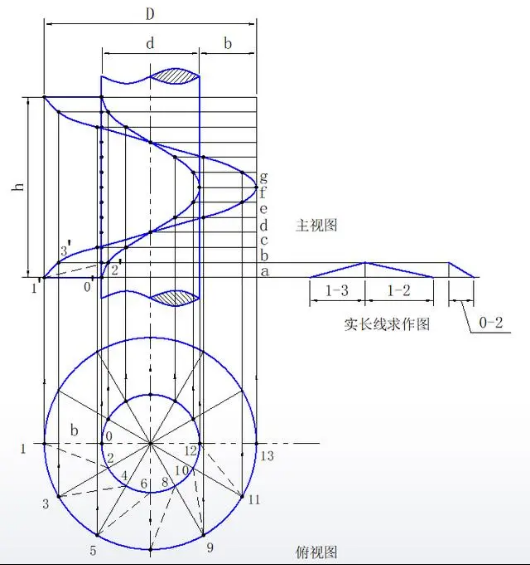

①用正螺旋面的内外直径d、d绘制俯视图，十二等分俯视图的内外圆周，等分点分别为0、2、4·12和1、3、5…13。用点划线和细线交替连接各点。主视图取h等于螺距，十二等分，等分点引水平线，与俯视图内外圆周等分点引垂线对应交点，区别内外圆将各交点连接成两条螺旋线，完成主视图。

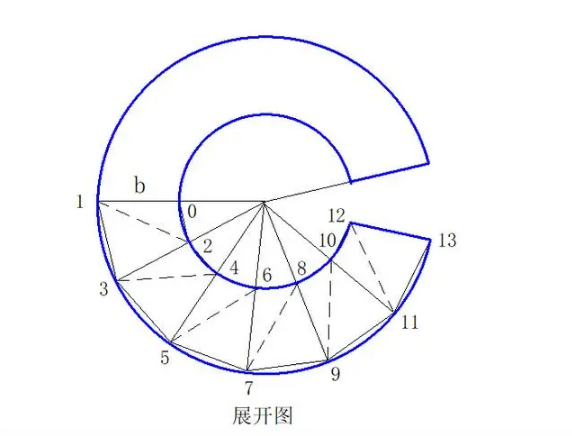

②求实长度，展开。从主视和俯视图不难看出，螺旋表面各三角形的细线边缘为水平线，其水平投影反映实际长度，各线实际长度相等；各点划线和内外圆的等分弧度为一般位置的直线和曲线，投影不反映实际长度，可以用直角三角形法(如实长线求图所示)出。求出各线的实际长度后，可以依次作出各三角形的实际长度，完成展开图(如下图所示)。
