传统螺旋叶片的制作方法和螺旋叶片的设计原则
来源:郑州晟益源实业 人气: 发表时间:2020/4/13 15:42:28


随着人们对螺旋叶片更深的认识,对它的制作方法也有了基本了解,传统的制作方法是模具压制,液压拉伸、挤压等制作方法。为了使螺旋叶片可以提高产品的工作效率和延长其使用寿命,它的设计原则从科学性、实用性这两大原则上标准进行设计,能够发挥出较好的作业效果,下面为大家详细介绍有关内容。


一、传统螺旋叶片的制作方法

1、模具压制。也属于铸造的一种,将要制作的螺旋叶片,做一个模型,然后选好材料进行浇筑,最后得到绞龙成品。这种方法制作成本好,且只适合于大批量的制作,因此,这种方法应用不是很普遍。

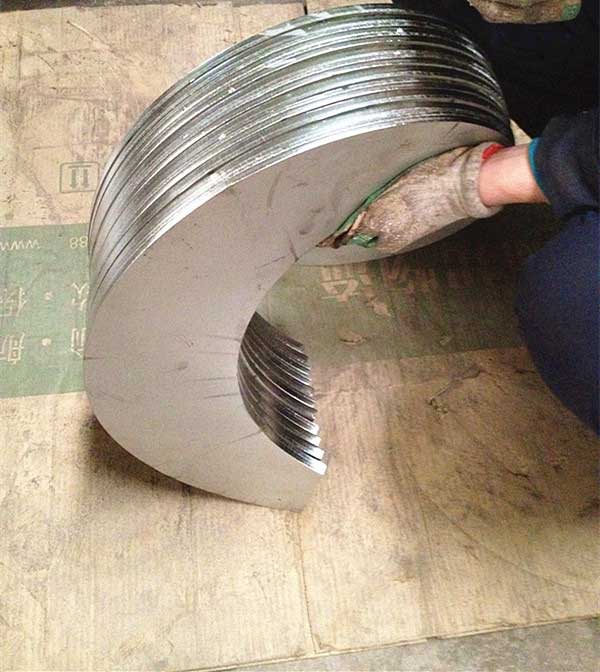

2、液压拉伸法。将计算好的尺寸,用钢板下料,得到一个圆环,然后在圆环上切割出一道缝,用事先做好的夹具加紧圆环的两个边,启动液压缸,使圆环的两边上下分离。拉到一定程度,用尺寸测量绞龙叶片的螺距,测量的螺距要大于实际的螺距,因为,液压缸松开之后,钢板会有一定的收缩。得到正确的螺距后,就得出所需的绞龙叶片。这种方法使用较广泛,无需模具,加工速度较快,如今还广泛的使用着。缺点在于,拉出的螺旋形状不太规则,螺旋尺寸误差较大。

3、挤压法。这种方法类似于模具压制,属于改进型的压制法,做绞龙之前,需要做一套尺寸和成品一样的模具。模具分为两个,形状和尺寸一样,分别安置于压力机的上下部,然后将下好料的圆环放置于模具上,启动压力机,使上下模具压在一起,钢板随之变形,形成螺旋状。

二、螺旋叶片的设计原则

1、从科学性的角度上来说,螺旋叶片在设计时要根据圆周运动的标准来进行设置。它各个转子的力臂要设置合适的尺寸,这样既可以保证其在使用中的稳定性。还有在进行设置时还要尽量避免上缘超过水平线标准,下缘不能低于龙骨线,后缘不能超出槽池轮廓线,这样的位置设计可以保证叶片稳定、有效的进行作业。

2、从实用性角度上来说,螺旋叶片在设计时要考虑到是否容易拆卸这一问题。方便拆卸可以减少拆卸的时间,同时还可以方便运输。另外,就是在叶片数量上要考虑其实际性能,多少数量对于螺旋叶片来说能够发挥出较好的作业效果,这也是我们考虑的一个重要因素。
