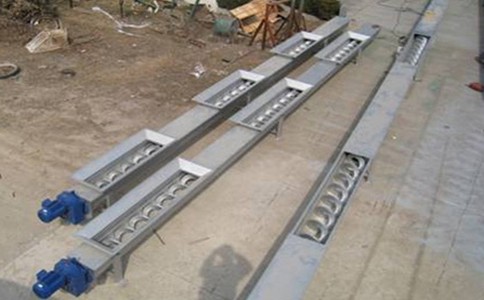

我司针对螺旋输出设置因螺旋叶片太长变成的蜿蜒使设置放出不规则的杂音,依据常年的出产和利用经验对螺旋输出设置建造和利用工艺正在剖解患了下面几点使杂音明明下降.
一:螺旋输出设置鉴于利用长度太长.螺旋叶片在利用过程中会有蜿蜒的征象.在利用过程中会于螺旋设置内壁产生碰撞而后致使杂音的形成.
依据实施经验,采纳了下面方法,通常建造进螺旋叶片外圆以及壳体内孔之间留有空隙10mm,采纳偏爱结构设计,螺旋输出机螺旋轴展转中间线以及壳体展转中间线偏爱8mm,精巧地处置了螺旋轴蜿蜒带来的碰撞和噪声等异常.
把螺旋输出机螺旋轴展转中间线上移8mm,固然螺旋轴中间部位挠曲度很大,可是两差距处挠曲度太小,使中间部位以及壳体下问空隙加大,螺旋轴向下蜿蜒,鉴于加大了空隙,因此缩小了螺旋叶片外圆以及壳体内孔相碰的机缘,处置了蜿蜒变成的噪声异常.
二、改善螺旋轴加工建造工艺,鉴于头轴、尾轴、中间管轴分离加工、组焊后各件同心度考证以担保,之后再焊接螺旋叶片后又形成了蜿蜒变形,其变形难以操纵,焊接时螺旋轴片面灼热又冷却,相对于片面回火热处理,变化了此片面力学性能.
1、采纳工装设计,车削采纳一夹、一支承和一助理支承的过定位装夹伎俩,头轴部门采纳四爪卡盘装夹,床身尾部处用中间架支承,在床身的延伸伸部门采纳特地托辊工装支承,托辊工装支承当作助理支承来增补工艺系统的刚性.
2、车削过程,螺旋轴轴头部门在车削前条件其精加工处留加工余量10mm,轴头处留有80mm长的工艺卡差距便于装夹,尾轴确实管轴装车出宽80mm光面外圆,供中间架支承用.尊从机械加工工艺车削头轴部门,结束对头轴部门的精加工,用锯床锯去头轴处工艺卡头可以,在铣床上加工键槽,结束整体加工,建造出及格工件.
螺旋轴焊接叶片时,采纳双人双侧同步接技巧,担保其变形量双侧一样,相互对消,用此伎俩操纵并缩小了变形量,精巧地处置了建造工艺带来的长螺旋轴蜿蜒异常.
